Hai! Sebagai pemasok busbar pengaman, saya sering ditanya tentang cara menghitung penurunan tegangan busbar pengaman. Ini adalah topik penting, terutama bagi mereka yang ingin memastikan operasi sistem listrik mereka yang efisien dan aman. Jadi, mari selami dan hancurkan proses demi langkah.
Pertama, mari kita mengerti apa itu drop tegangan. Penurunan tegangan adalah penurunan potensial listrik di sepanjang jalur arus yang mengalir dalam sirkuit listrik. Dalam sistem busbar pengaman, itu terjadi karena resistensi busbar itu sendiri. Ketika arus mengalir melalui busbar, beberapa energi listrik diubah menjadi panas, menyebabkan penurunan tegangan.
Untuk menghitung penurunan tegangan busbar pengaman, kita perlu mempertimbangkan beberapa faktor kunci: panjang busbar, area salib - bagian, arus mengalir melaluinya, dan resistivitas bahan yang terbuat dari busbar.
Resistivitas bahan busbar
Resistivitas (ρ) adalah properti dari bahan yang menentukan seberapa kuat ia menolak aliran arus listrik. Bahan yang berbeda memiliki resistensi yang berbeda. Sebagai contoh, tembaga adalah bahan yang umum digunakan untuk busbar karena memiliki resistivitas yang relatif rendah, yang berarti memungkinkan arus mengalir lebih mudah dibandingkan dengan beberapa bahan lainnya. Resistivitas tembaga pada 20 ° C kira-kira (1,72 × 10^{-8}) Ω · m. Aluminium adalah opsi lain, dengan resistivitas sekitar (2.82 × 10^{-8}) Ω · m pada 20 ° C.
Panjang dan Salib - Area Busbar
Panjang (l) dari busbar penting karena semakin lama busbar, semakin banyak perlawanan yang akan ditemui arus. Di sisi lain, area salib - bagian (a) memiliki hubungan terbalik dengan resistensi. Area salib yang lebih besar - area bagian berarti lebih sedikit resistensi, karena ada lebih banyak ruang untuk arus mengalir.
Arus mengalir melalui busbar
Jumlah arus (i) yang mengalir melalui busbar juga mempengaruhi penurunan tegangan. Semakin tinggi arus, semakin besar penurunan tegangan, dengan asumsi resistansi tetap konstan.
Rumus untuk menghitung resistensi (r) konduktor, termasuk busbar, diberikan oleh (r = \ rho \ frac {l} {a}). Setelah kita mengetahui resistensi busbar, kita dapat menghitung penurunan tegangan (V) menggunakan hukum OHM, yaitu (V = IR).
Mari kita bekerja melalui contoh. Misalkan kita memiliki busbar pengaman tembaga yang panjangnya 10 meter, dengan area silang - bagian (500) (mm^{2}) (atau (5 × 10^{ - 4}) (m^{2})), dan arus 200 ampere mengalir melalui itu.
Pertama, kami menggunakan formula untuk resistensi. Diberikan (\ rho = 1.72 × 10^{-8}) ω · m, (l = 10) m, dan (a = 5 × 10^{-4}) (m^{2}), kami menghitung resistansi sebagai berikut:
[
\ begin {align*}
R & = \ rho \ frac {l} {a} \
& = 1.72 × 10^{-8} \ kali \ frac {10} {5 × 10^{-4}} \
& = 1.72 × 10^{-8} \ Times \ Frac {10 \ Times10^{4}} {5} \
& = 1.72 × 10^{-8} \ Times2 × 10^{4} \
& = 3.44 × 10^{-4} \ text {Ω}
\ end {align*}
]
Kemudian, menggunakan hukum Ohm (v = ir), dengan (i = 200) a dan (r = 3.44 × 10^{-4}) Ω, kami menemukan penurunan tegangan:
[
\ begin {align*}
V & = ir \
& = 200 \ Times3.44 × 10^{-4} \
& = 0.0688 \ text {v}
\ end {align*}
]
Penting untuk dicatat bahwa secara nyata - aplikasi dunia, ada faktor -faktor lain yang dapat mempengaruhi penurunan tegangan. Misalnya, suhu dapat mengubah resistivitas bahan busbar. Ketika suhu meningkat, resistivitas sebagian besar logam juga meningkat, yang pada gilirannya meningkatkan penurunan tegangan.
Aspek lain yang perlu dipertimbangkan adalah jenis beban. Jika beban adalah beban non -linier, seperti variabel - drive kecepatan atau catu daya komputer, ia dapat memperkenalkan arus harmonik. Arus harmonik ini dapat menyebabkan penurunan tegangan tambahan dan kerugian daya dalam sistem busbar.
Sekarang, mari kita bicarakan mengapa menghitung penurunan tegangan sangat penting. Penurunan tegangan yang signifikan dapat menyebabkan beberapa masalah. Untuk satu, dapat menyebabkan peralatan beroperasi secara tidak efisien. Jika tegangan yang dipasok ke motor lebih rendah dari tegangan pengenalnya karena penurunan tegangan yang besar, motor dapat menarik lebih banyak arus untuk mengkompensasi, yang dapat menyebabkan overheating dan mengurangi umur.
Selain itu, penurunan tegangan yang berlebihan dapat mempengaruhi kinerja peralatan elektronik yang sensitif. Perangkat seperti Programmable Logic Controllers (PLC) dan sensor dapat tidak berfungsi jika tegangan tidak berada dalam rentang operasi yang ditentukan.
Sebagai pemasok busbar pengaman, kami memahami pentingnya menyediakan busbar berkualitas tinggi yang meminimalkan penurunan tegangan. Busbar kami terbuat dari bahan kelas atas dengan resistivitas rendah, dan kami menawarkan berbagai area silang untuk memenuhi persyaratan saat ini yang berbeda.

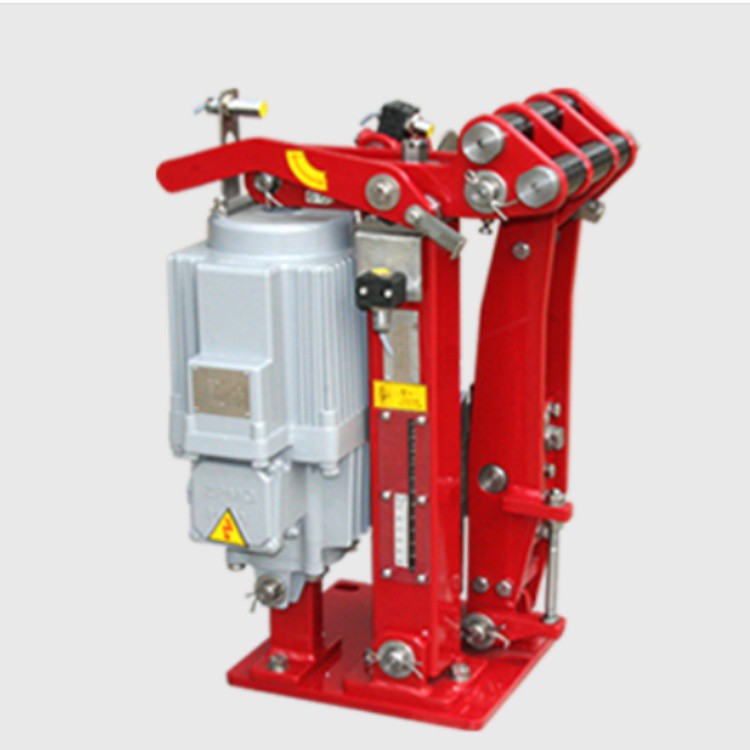

Kami juga menawarkan berbagai produk terkait yang dapat meningkatkan keamanan dan efisiensi sistem listrik Anda. Misalnya, jika Anda mencari solusi pengereman untuk crane Anda, kami dapat merekomendasikan beberapa produk hebat. Lihat kamiRem cakram hidrolik elektro,Perakitan rem derek, DanDrum rem crane. Produk -produk ini dirancang untuk memberikan kinerja pengereman yang andal dan tepat, memastikan keamanan operasi crane Anda.
Jika Anda berada di pasar untuk busbar pengaman atau produk kami yang lain, kami ingin mengobrol dengan Anda. Apakah Anda memerlukan bantuan menghitung penurunan tegangan untuk aplikasi spesifik Anda atau hanya ingin mempelajari lebih lanjut tentang penawaran kami, jangan ragu untuk menjangkau. Kami di sini untuk membantu Anda membuat pilihan terbaik untuk kebutuhan sistem listrik Anda.
